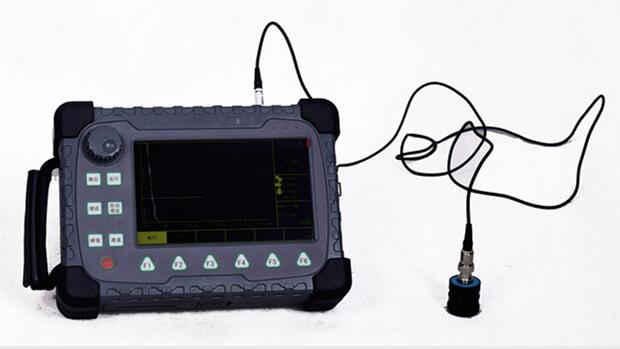

T-580超声波探伤仪
  产品说明:

T-580超声波探伤仪是一款具有A扫描、B扫描(成像)、厚度B扫以及全程连续动态实时记录检测回波数据便携式超声波探伤仪。该设备采用先进的数字集成技术,Windows操作系统,操作简便,能强大,能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断。
主要特点:
1.数字滤波功能,可选8种带宽
2.内置内存16G
3全数字,超高亮阳光彩色7寸韩国三星液晶显示器,根据环境选择背景色、亮度值可自由设定
4.数码飞梭旋钮,一键式操作;
5.外接U盘,实现数据移动式管理 ,可通过U盘进行仪器升级
6.B扫二维成像,可读取多个位置数据
7.工作频率:0.5~20MHz,分宽、窄带两档;
8、采用Windows操作系统,操作简便,功能强大;
9、A扫、B扫描成像,可连接扫查架使成像更精确;
10、扫查器端口,可准确显示超声B扫描数据;
11、全程连续动态实时记录检测回波数据及控制参数,存储空间为32G;
12、全数字,超高亮阳光彩色7寸韩国三星液晶显示器,根据环境选择背景色、亮度值可自由设定;
13、数码飞梭旋钮,一键式操作;
14、外接U盘,实现数据移动式管理;
15、高性能安保锂电,模块插接式;
 主要技术自动化功能
●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;
●自动增益:自动将波形调至屏高的80%,大大提高了探伤效率;
●自动录制探伤过程并可以进行动态回放,录制时间无限制;
●自动Φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径Φ值;
●自动DAC、AVG曲线自动生成取样点不受限制,并可进行修正与补偿,满足任意探伤标准;
●自动分析并显示回放参数,自动生成探伤报告;
探伤功能:
●动态记录:检测实时动态记录波形,存储,回放;
●B型扫描,实时扫查,扫描缺陷横切面;
●回波包络:实时检索并记录缺陷最高波;
●Φ值计算:直探头锻件探伤找准缺陷最高波自动换算;
●缺陷定位:实时显示水平值L、深度值H、声程值S;
●缺陷定量:实时显示SL、EL、GL、RL定量值;
●实时显示孔状缺陷Φ值;
●缺陷定性:自动显示缺陷大小,位置;
● 实时时钟记录。实时探伤日期、时间的跟踪记录,并存储
●控制接口。高速USB
技术参数:
.增益范围:0.0~110.0dB。步进值:0.1、1.0、2.0、6.0dB;
.声速范围:300~9999m/s。连续可调;
.检测范围: 0~8000mm(钢纵波)。连续可调,最小步进值0.1mm;
.检波方式:正半波、负半波、全波、射频;
.脉冲移位:-45~8850mm;
.探头零值:0~99.9us;
.脉冲重复频率:25~1000Hz,自动、手动两种调节方式;
.发射电压:25V~250V,步进值为25V;
.工作方式:单、双、穿透;
.发射阻尼:400、100Ω;
.垂直线性误差:≤2.5% ;
.水平线性误差:≤0.1% ;
.灵敏度余量:>63dB(200Φ2平底孔);
.分辨率:>42dB(使用5P14探头);
.动态范围:≥38dB;
.抑制:(0-99)% ,不影响线性与增益;
.电源:两种供电方式:大容量锂电池,无记忆效应、连续工作6小时以上;
环境温度:(-10~40)℃(参考值)
相对湿度:(2095% RH
外型尺寸:250×180×60mm
仪器重量:1.5KG(含电池)

标准配置
1.仪器主机                              1
2.直探头(2.5MHz,Φ20)            1个
3.斜探头(2.5P,13*13,K2)      1个
3.探头线(C6-Q9)                      2
4.电源适配器(充电器)            1个
5.锂电池                                 2
6便携作业带                            1
7.移动U盘                               1个
8.使用说明书、合格证、保修卡   1
9.仪器提箱                               1
